Resultados
Os resuldados do ForStab são apresentados tanto na área gráfica quanto na área de dados.
Área
Gráfica:

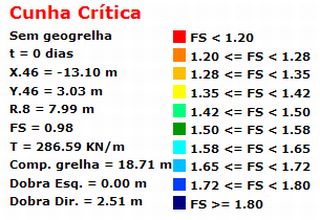

Na Área Gráfica é apresentado o layout em escala do aterro com a superfície crítica em destaque, assim como a descrição textual da cunha crítica e a escala de cores dos isopontos.
Área
de Dados:
Na Área de Dados são apresentados os seguintes resultados:

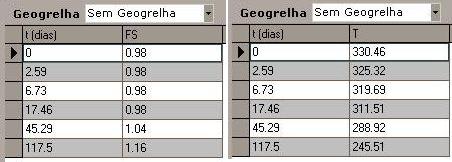

Grid t(dias)xFS(Fator de Segurança): Apresenta o Fator de Segurança mínimo calculado para cada tempo "t".
Grid t(dias)xT (Tensão): Apresenta as tensões requeridas (sem geogrelha) e disponíveis (para as diversas geogrelhas) para cada tempo "t" de projeto.
:
Utilize esta opção para mudar os valores do grid. Selecionando
uma geogrelha os valores para o FS e T passam a mostrar os valores calculados
com a aplicação do referido reforço.
:

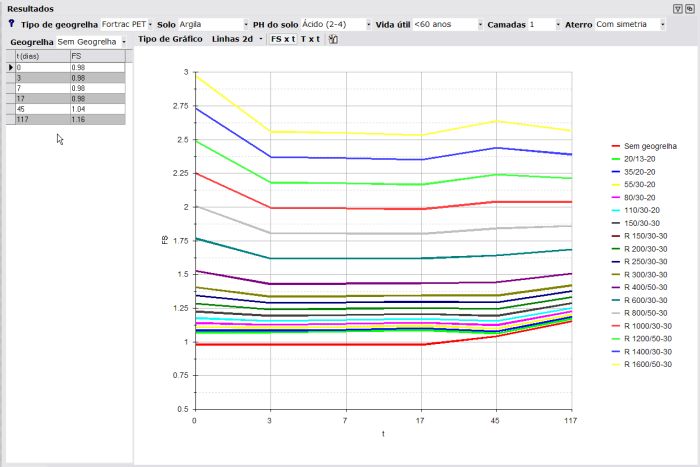

Utilize estas opções para modificar o tipo de gráfico
bem como para alternar entre os gráficos de FS x t e T x T.
O botão
exporta a imagem do gráfico corrente.
As opções acima permitem ao projetista definir o tipo de
reforço a ser aplicado bem como os dados referentes aqo tipo e
PH do solo, para definição do fator de redução
a ser aplicado.
A partir do momento que for definida mais de uma camada de reforço
o projetista passará a contar também com a opção
de definir a distância entre as camadas.
Para efeito de cálculo do comprimento de ancoragem da geogrelha
o aterro, a princípio, é sempre considerado simétrico,
ou seja, a ancoragem do reforço se dá pela extensão
do mesmo para o lado simétrico. Caso seja definida a opção
Sem simetria o ForStab+ passa a calcular e detalhar as
dobras necessárias para que seja atendido o comprimento de ancoragem
mínimo, tanto à direita quanto à esquerda da superfície
crítica.
