Centros

Nesta etapa o projetista poderá definir os centros para que o ForStab+ proceda com a análise pelo método de Bishop.

Inicialmente o programa irá gerar uma malha de centros padrão com base na geometria do aterro. Observe a imagem abaixo:

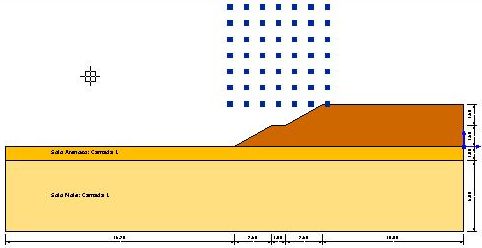

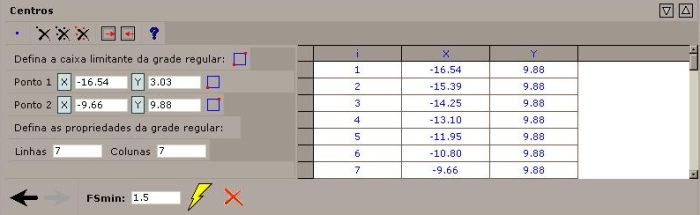

Nela observamos a malha de 49 centros gerados automaticamente pelo ForStab+. O usuário poderá aceitar estes centros ou alterar, através das opções disponibilizadas pelo programa, observe a imagem abaixo:

- Adiciona um centro. Basta clicar no botão e depois na área gráfica.

- Apaga um centro. Basta selecionar o centro no grid de centros e clicar no botão.

- Apaga todos os centros.

- Apaga centros inválidos.

- Acessa a ajuda do programa.


Define um novo grid de centros. Basta clicar no botão e depois, na área gráfica, definir o canto inferior esquerdo e em seguida o canto superior direito.


Define um novo grid de centros. Basta digitar os valores das coordenadas X e Y para os cantos inferior esquerdo e superior direito respectivamente.


Define o número de linhas e colunas do novo grid de centros. Para cada encontro entre uma linha e uma coluna é definido um novo centro.

A Barra de Navegação irá mostrar as opções abaixo referentes ao processo de cálculo do aterro.


Define o fator de segurança mínimo requerido para o projeto.

- Inicia o cálculo.

- Cancela o cáculo em curso.
