AutoCONT

O AutoCONT permite ao projetista selecionar quais hipóteses de cálculo serão consideradas, podemos destacar entre outras:

  • Cálculo do Empuxo pela teoria de Coulomb
  • Possibilidade de se considerar a presença do NA
  • Carga concentrada no topo do muro
  • Sobrecarga distribuída no topo do terreno
  • Carga concentrada no terreno adjacente ao muro

O AutoCONT possui um módulo que permite ao usuário cadastrar os tipos de solo utilizados para o cáculo dos esforços na estrutura de contenção. Os parâmetros para cadastro são:

  • Nome do Solo
  • Peso Específico Aparente
  • Peso Específico do Solo Saturado
  • Ângulo de Talude Natural
  • Tensão Máxima Admissível
  • Valor do SPT
  • Observações

O Software na versão atual já conta com cerca de 30 (trinta) tipos usuais de solo já cadastrados.

Outra vantagem significativa no uso do AutoCONT é a possibilidade de se adequar a estrutura a cada particularidade de projeto, para isto o software fornece a facilidade de se adequar as medidas do muro ao espaço físico disponível para construção, isto significa que podemos fixar determinadas dimensões do muro e o programa calcula o equilíbrio da estrutura trabalhando apenas com as dimensões liberadas pelo usuário, com esta facilidade o AutoCONT fornece como resultado uma estrutura totalmente estável e com as dimensões de acordo com as especificações do Projetista.

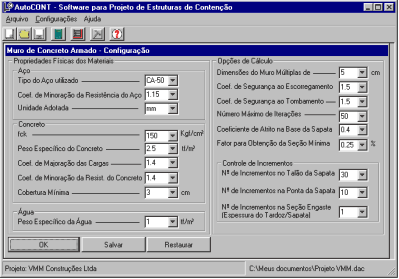

O AutoCONT permite ainda que o projetista configure os seguintes parâmetros a serem utilizados no cálculo da estrutura:
  • Categoria do aço utilizada
  • Coeficiente de Minoração da resistência do aço
  • Resistência do Concreto utilizado (fck)
  • Coeficiente de Minoração da resistência do Concreto
  • Coeficiente de Majoração das Cargas
  • Dimensões do Muro Múltiplas de X cm
  • Coeficiente de Segurança ao Escorregamento
  • Coeficiente de Segurança ao Tombamento
  • Coeficiente de Atrito na Base da Sapata

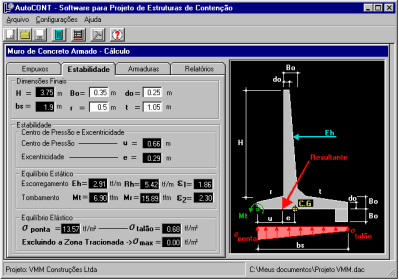

Resultado do Cálculo da Estabilidade e Dimensionamento Estrutural Imediato:

  • Dimensões Finais da Estrutura
  • Posição do Centro de Pressão e Excentricidade
  • Estabilidade ao Escorregamento e ao Tombamento
  • Tensões Máximas e Mínimas na base da sapata

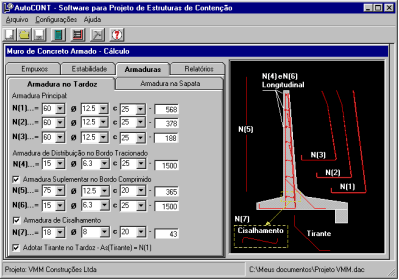

Armaduras Calculadas e distribuídas nas suas respectivas posições. Possibilidade de Alteração do número de barras, bitola, espaçamento e comprimento. Alterando-se um destes parâmetros o programa automaticamente recalcula os demais.

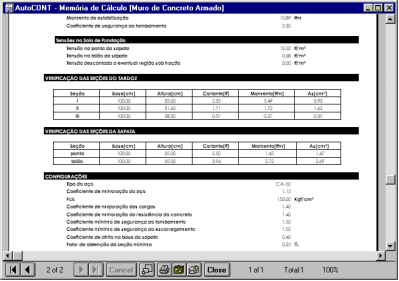

Relatórios Detalhados com os Dados de Entrada, Dados do Solo, Resultados dos Esforços, Cálculo da Estabilidade e Área de Aço Calculada.
Relatórios exportáveis para outros aplicativos Windows, tais como: Word, Excel, HTML ...

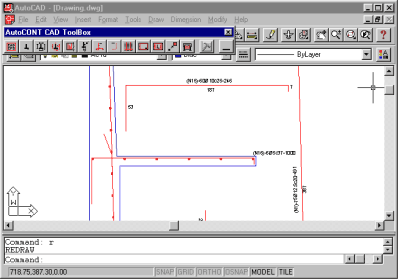

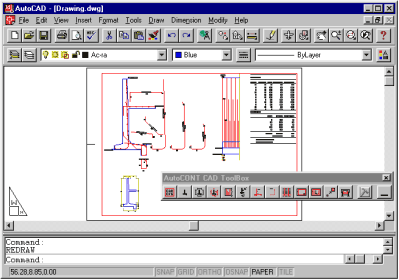

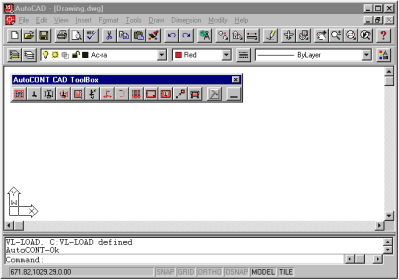

Outro grande diferencial do AutoCONT é o módulo denominado AutoCONT CAD ToolBox, módulo este acionado após o término do cálculo da estrutura. O usuário executa o módulo e o AutoCONT abre automaticamente o AutoCAD e disponibiliza o AutoCONT CAD ToolBox com vários comandos para o desenho da estrutura dimensionada.
Comandos do AutoCONT CAD ToolBox:

Configura Detalhamento no AutoCAD:
Este Comando permite configurar parâmetros personalizáveis para o projeto, tais como tipo de letra, cores utilizadas, divisor das cotas ...

Desenha Seção sem Cota:
Comando para desenhar a seção calculada. Útil para elaboração de detalhes de projeto e drenagem.

Desenha Seção com Cotas:
Desenha a seção Dimensionada e Cota Automaticamente

Desenha Seção com Armaduras:
Desenha a seção e detalha as armaduras calculadas.

Desenha Seção Frontal com Armaduras:
Desenha a Seção Frontal do muro e detalha o esquema de montagem das armaduras calculadas
Altera Forma da Seção:
Permite que o usuário altere o desenho da forma do perfil calculado.

Desenha Armadura Longitudinal:
Permite ao usuário o desenho de novas posições personalizadas de armadura.

Desenha Armadura de Distribuição:
Permite ao usuário o desenho de novas posições personalizadas de armadura de distribuição.

Insere Relação de Aço:
Gera a relação do aço das estruturas selecionadas pelo usuário.
Desenha Formato:
Insere formato para montagem da prancha

Insere Elemento no Formato:
Insere Elemento no formato para criação personalizada da prancha de plotagem

Altera Escala:
Altera Escala de Determinados Elementos do Formato

Imprime/Plota:
Chama o Quadro de plotagem do AutoCAD
OBS:
Adequado as prescrições normativas da NBR6118:2014.
Detalhamento em ambiente AutoCAD versões R14 até 2015.
